Comment ajouter des altitudes sur un tracé gps plan

Certains récepteurs GPS ainsi que plusieurs logiciels de cartographie génèrent des tracés GPS dont le champ « altitude » est vide. Ce dossier a pour objectif de compléter ces fichiers « incomplets » et produire ainsi un tracé 3D avec les altitudes correspondant à un tracé "posé" sur le sol.

La méthode présentée ci dessous nécessite quelques programmes (freewares) et quelques opérations manuelles de votre part. Nul doute que d'ici quelques temps un programme le fera en un clic de souris, mais pour l'instant (à notre connaissance) c'est encore la manière la plus simple d'effectuer cette opération. Alors à vos claviers !

Matériel nécessaire

Modèle numérique de terrain (MNT, DEM) : c'est le fichier qui contient les informations d'altitude, la précision en élévation du tracé GPS dépendra de la qualité du MNT. Pour cet exemple chargez « Suisse Ouest - SRTM, résolution 90m » (cf. section « Données »).

3DEM : Freeware, vous pouvez le télécharger à l'adresse: www.visualizationsoftware.com/3dem.html

G7towin: Freeware, vous pouvez le télécharger à l'adresse www.gpsinformation.org/ronh/

WDGPS: Freeware , vous pouvez le télécharger sur www.wdgps.com

Un récepteur GPS connecté à votre PC.

Pour cette démo nous utiliserons un tracé GPS (sans altitude) du côté des Diablerets distribué par SuisseTourisme (Rubrique Vélo)

Préparer le fichier « sans altitude » avec G7Towin

Si votre fichier GPS n'est pas au format igc vous devez commencer par le convertir dans ce format. Nous utilisons G7Towin car c'est une petite application simple, free, qui reconnaît de très nombreux formats gps… Il suffit donc d'ouvrir votre fichier avec G7Towin, éditez la suite des points pour vérifier que tout est en ordre (menu Tracks >> List), puis l'enregistrer comme fichier IGC (par exemple "diableret.igc").

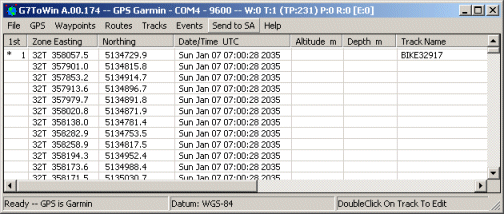

Contenu du fichier initial (champ "altitude" vide) visualisé avec G/Towin

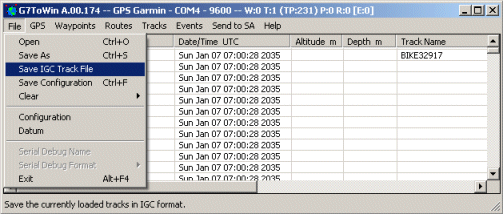

Enregistrement du fichier au format igc

Créer une nappe GeoTiff avec le dessin du tracé

Lancez 3DEM, ouvrez le MNT (sélectionnez le format geotiff) puis dans le menu GPS >> Transfer GPS Points >> File To Screen choisissez votre tracé igc (si vous n'êtes pas à l'aise avec 3DEM consultez le dossier n°1).

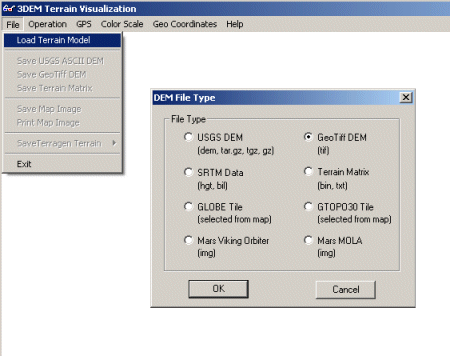

Ouverture de Modèle Numétique de Terrain (MNT) avec 3DEM

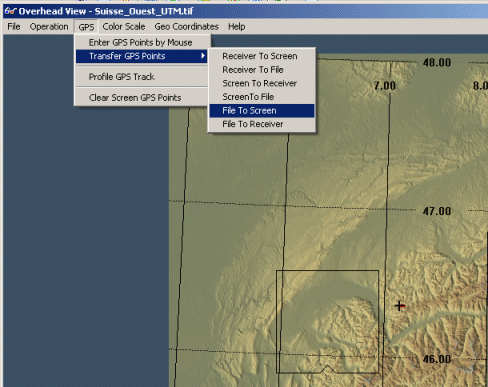

Ajout du tracé GPS (diableret.igc)

Pour sélectionner la partie du MNT qui nous intéresse allez dans Operation >> Select Smaller Area et tracez à la souris un rectangle autour du tracé GPS et tapez la touche ENTER.

Il faut encore changer la résolution de l'affichage pour avoir un grand tracé à l'écran, bien visible, qui sera par la suite plus facile à reproduire avec la souris. Menu Operation >> Resize Overhead View, ajustez le curseur pour avoir l'échelle à 15 ou plus (paramètre Map Scale). REMARQUE: l'échelle est exprimée par rapport à la résolution du MNT, dons si vous utilisez un MNT dont la maille est plus petite il n'est pas nécessaire d'augmenter l'échelle jusqu'à 15!

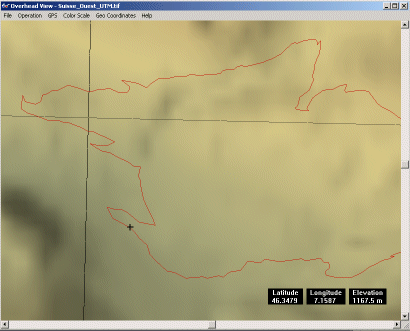

Tracé préparé (sélection de la zone + ajustement de l'échelle) pour l'enregistrement de l'image (nappe).

Sauvez l'image en GeoTiff, pour le faire, allez dans le menu File >> Save Map Image, cochez geotiff puis OK et donnez un nom au fichier par exemple « nappeGeoTiff ».

Dessinez la trace à la souris

Appliquez l'image « nappeGeoTiff » sur le MNT : dans Operation choisir Apply Map Overlay. Dans la fenêtre de dialogue choisissez Load et sélectionnez « nappeGeoTiff », puis le bouton Accept.


Nappage de l'image avec trace sur le MNT

Il s'agit maintenant de « décalquer » le tracé à la souris  : menu GPS >> Enter GPS Points by Mouse, et cliquez soigneusement le long du tracé pour le reproduire. Attention : vous avez droit à un maximum de 500 points ; il faut également retenir qu'en cas d'erreur il faut tout recommencer.

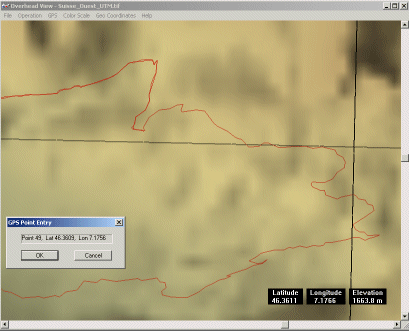

Reproduction du tracé avec la souris

Enregistrez le fichier : GPS >> Transfer GPS File >> Screen to File, appelez-le par exemple « TraceAvecAltitude.txt ». A ce niveau vous pouvez visualiser le profile du parcours, menu GPS >> Profile GPS Track, une nouvelle fenêtre vous montre alors le profile (que vous pouvez sauver comme image).

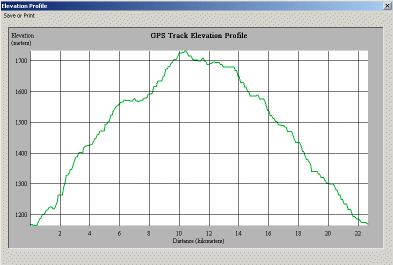

Profile du parcours créé avec la souris

Convertir le fichier avec altitude en un format standard

Transférez le fichier « avec altitudes » vers votre récepteur GPS : menu GPS >> Transfer GPS Points >> Screen to Receiver, puis réglez les paramètres pour votre récepteur. 3DEM ne transfert pas un tracé mais une série de waypoints. Ensuite ouvrez WDGPS, cliquez sur le bouton connec. GPS puis le bouton Waypoints.

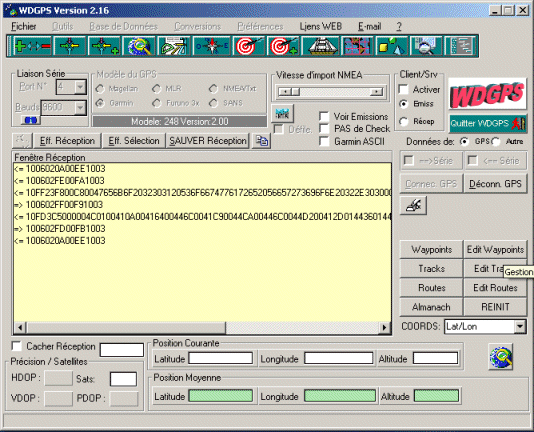

Chargement des waypoints depuis le récepteur GPS vers WDGPS

Lorsque le transfert est terminé cliquez Edit Waypoints, une nouvelle fenêtre s'ouvre avec la liste des points que vous pouvez sauver au format waypoints pcx5 (appelez-le par exemple « temporaire.wpt ». Fermez la fenêtre et déconnectez le récepteur GPS avec le bouton deconn GPS.

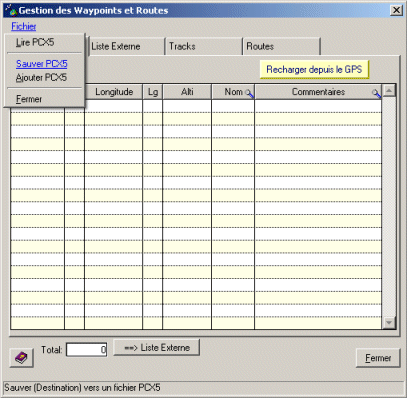

Enregistrement des waypoints au format PCX5 (temporaire.wpt)

La dernière opération consiste à convertir ce fichier « temporaire.wpt » en un tracé au format standard par exemple track pcx5. Pour se faire sélectionnez le menu Conversions >> Waypoints PCX5, et choisissez le format qui vous convient, par exemple Track PCX5 (.trk). Dans la nouvelle fenêtre sélectionnez le fichier à convertir (temporaire.wpt), indiquez un nom pour le nouveau fichier trace, par exemple « TraceAvecAltitudes.trk » et cliquez sur le bouton Traiter.

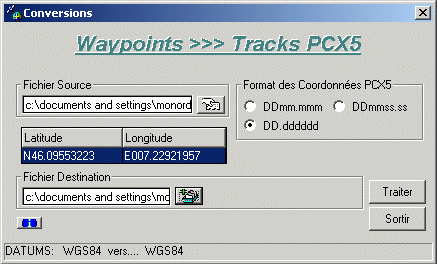

Conversion du fichier de waypoints en un fichier trace PCX5

Voilà vous disposez maintenant d'un tracé identique à votre fichier initial avec le champ « altitude » rempli avec des valeurs correspondantes à un tracé « posé » sur le sol.
